標準以太網口參數

接口類型

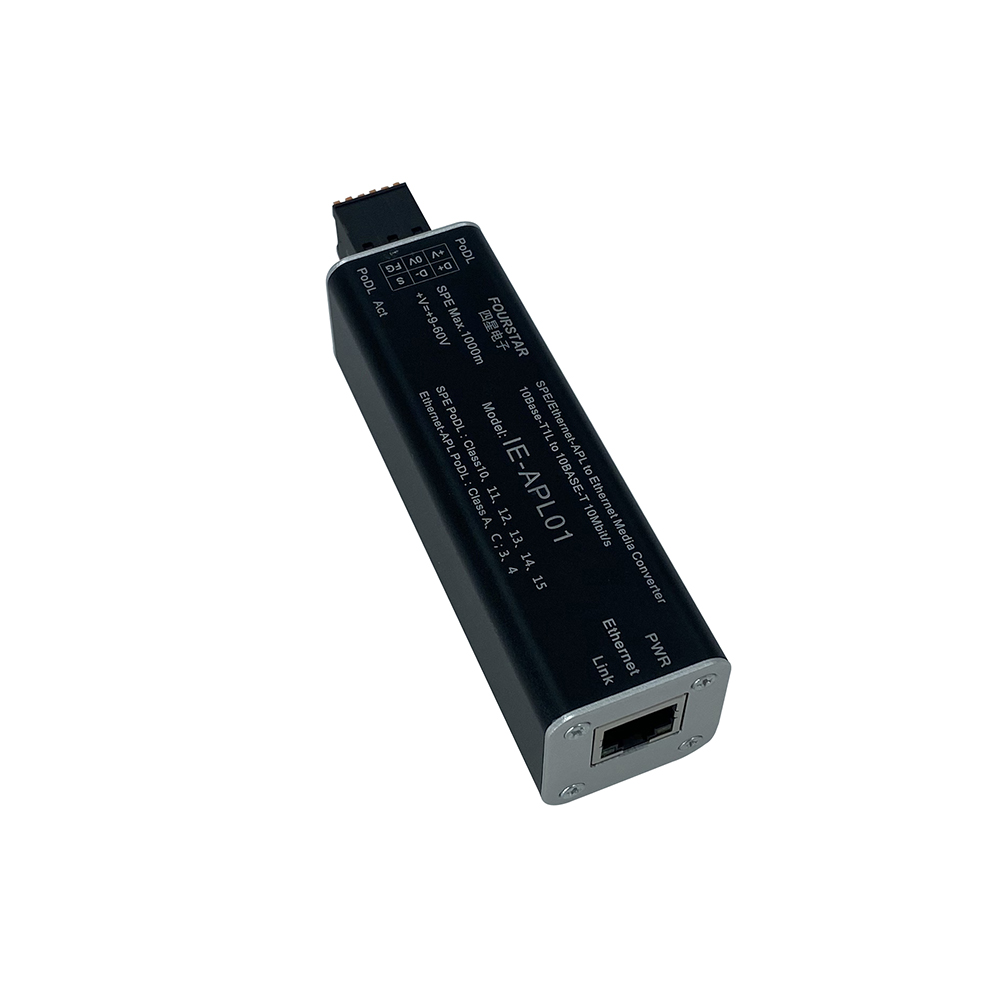

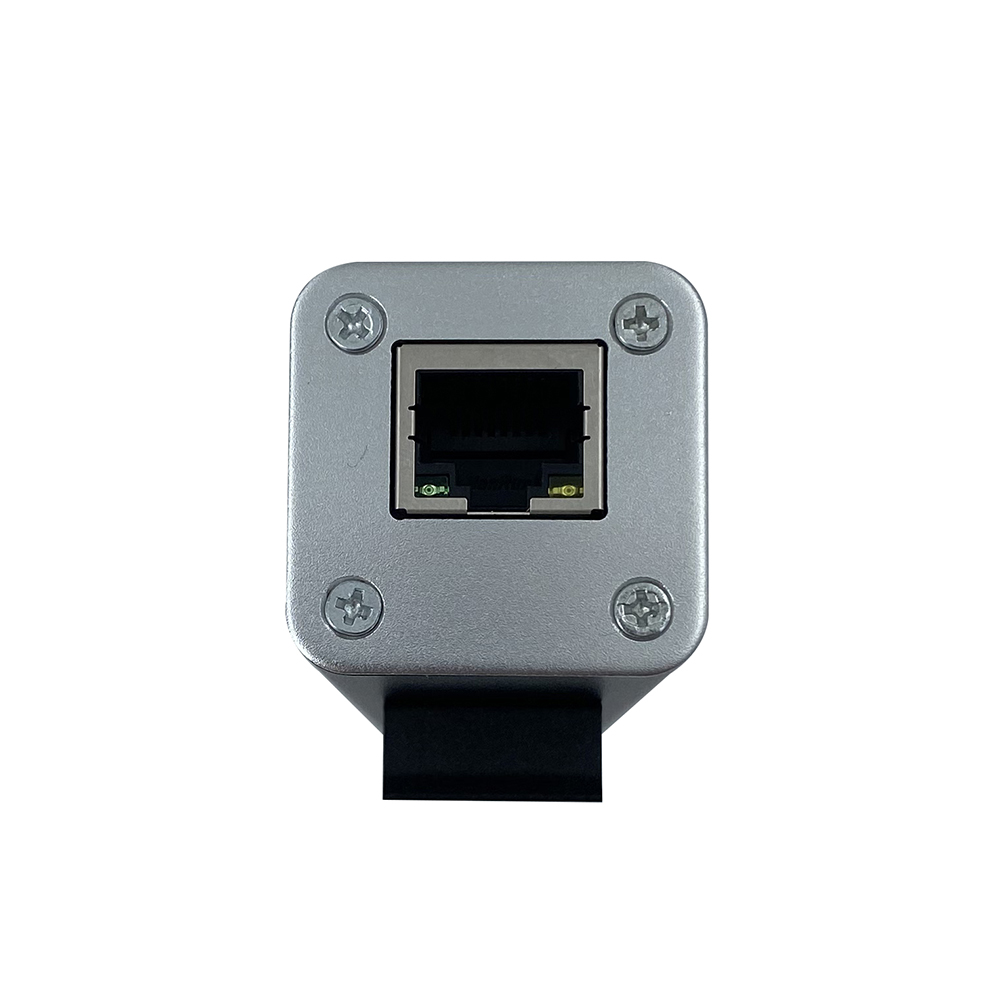

標準RJ45連接器。

傳輸速率

10Mbit/s。

網線自適應

網口具有 MDI/MDI-X 自動跳線功能，可自動適應直通網線和交叉網線。

最大傳輸距離

五類4芯雙絞線（Cat.5）最長100 米。

連接指示

以太網端口連接指示燈。

網口協議

符合 IEEE802.3，10BASE-T以太網標準。

網口數量

1個RJ45端口。

單對以太網口參數

接口類型

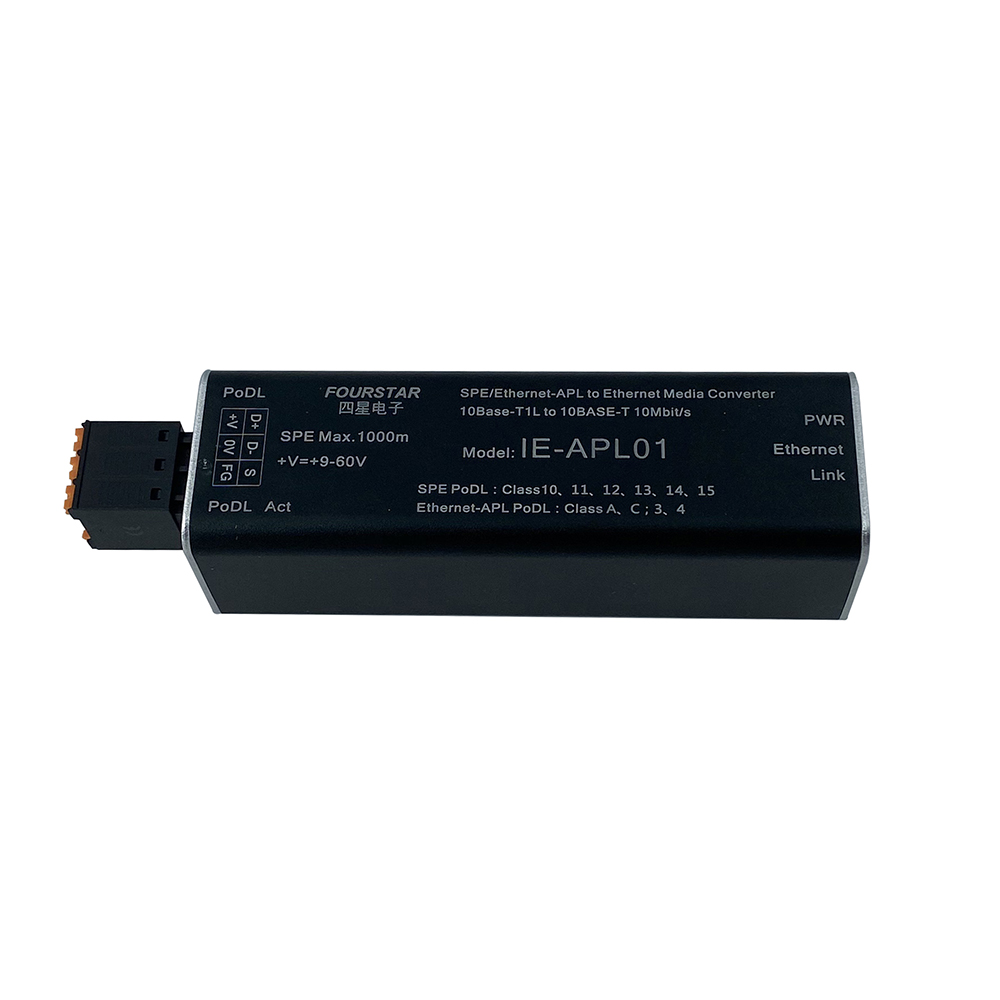

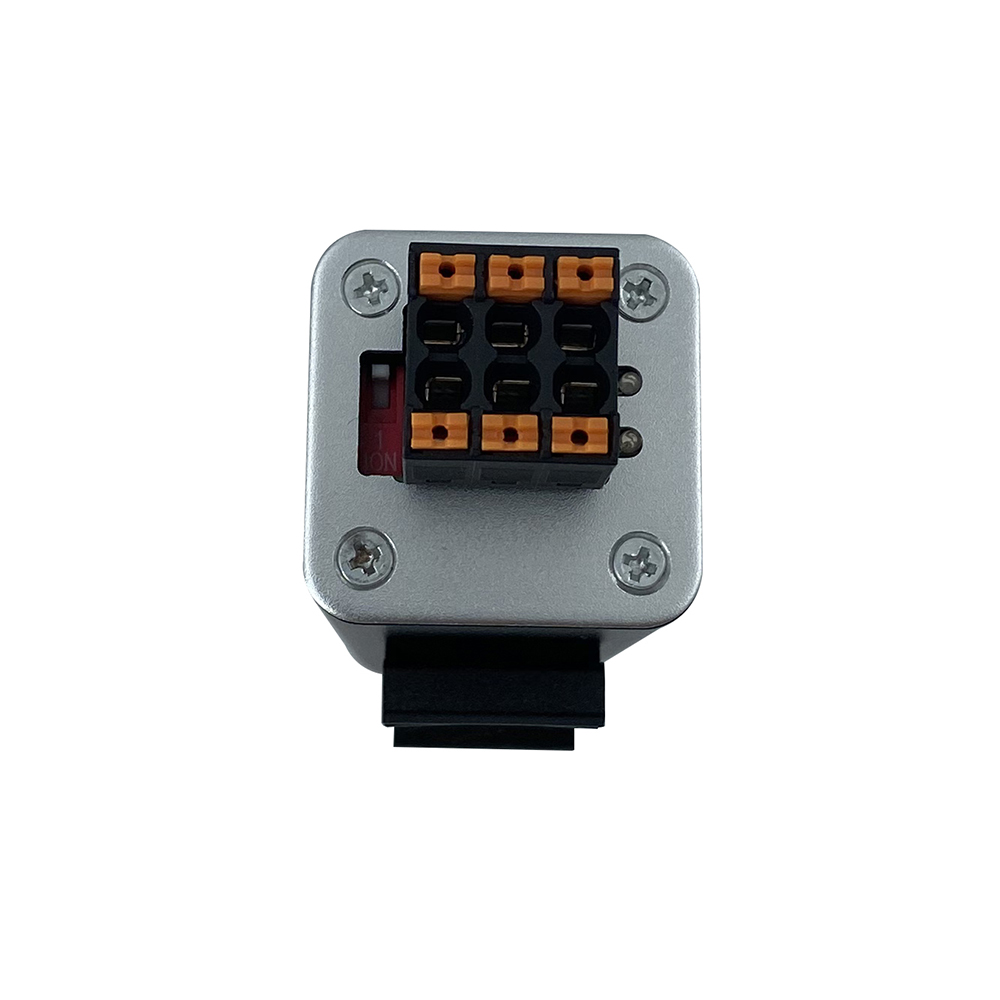

5.08-3Pin插拔式彈簧按壓接線端子。

傳輸速率

10Mbit/s全雙工，符合標準10BASE-T1L，IEEE802.3cg-2019。

輸出信號峰峰值

出廠默認信號峰峰值Vpp=2.4V，如需Vpp=1.0V訂貨時需聲明。

傳輸介質

SPE單對雙絞線電纜，26AWG（0.14mm2）～ 14AWG（2mm2）。

最大傳輸距離

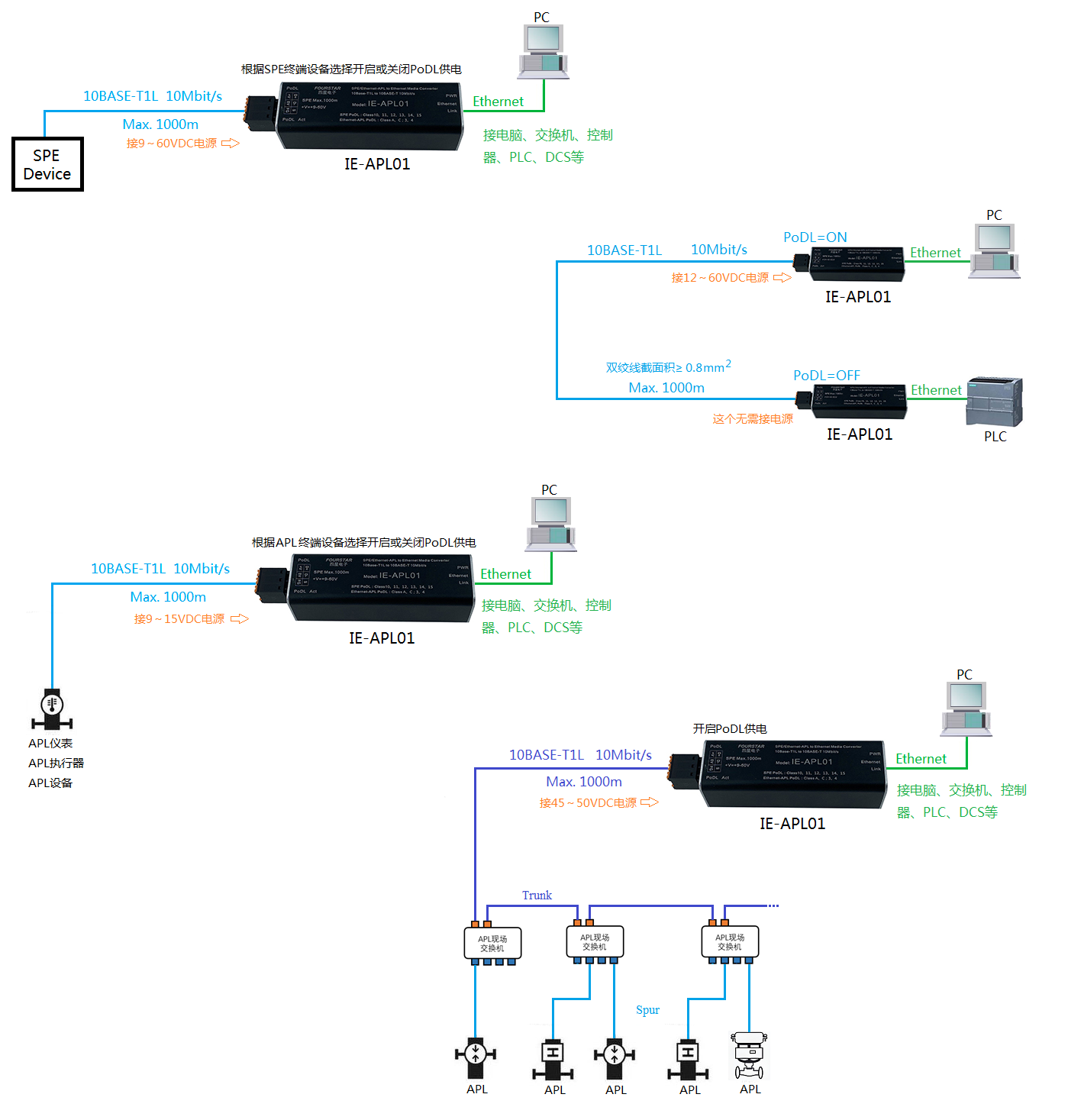

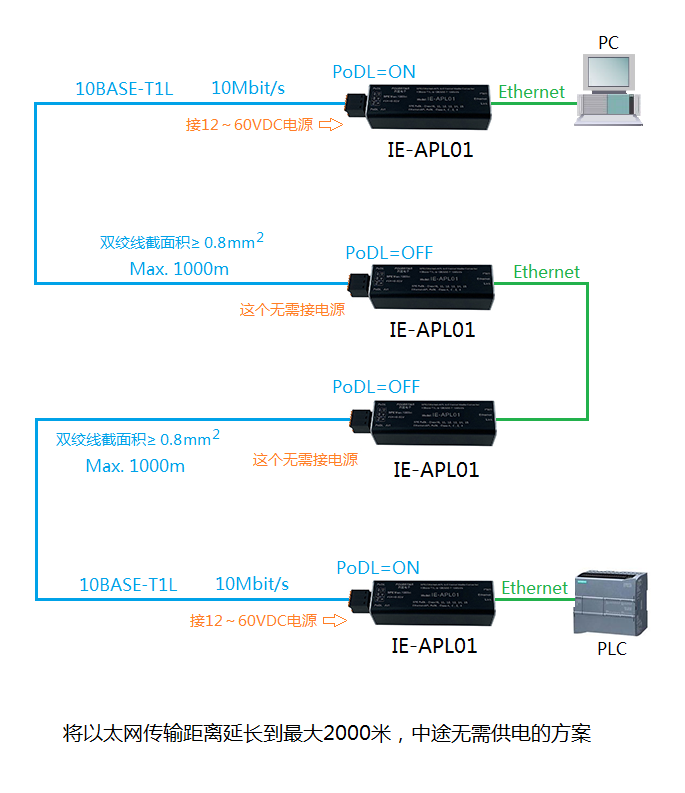

1000米。如果使用PoDL供電，則距離受功率和電纜截面積限制。

連接指示

SPE端口狀態指示燈和PoDL指示燈。

PoDL功率等級

電源電壓為24VDC時，支持SPE功率等級Class10、11、12。

電源電壓為54VDC時，支持SPE功率等級Class13、14、15。

電源電壓為12VDC時，支持Ethernet-APL功率等級A和C。

電源電壓為48VDC時，支持Ethernet-APL功率等級3和4。

SPE端口數量

1個SPE（APL）端口。

SPE接口保護

具有TVS浪涌保護和ESD靜電保護，符合標準IEC61000-4-4，IEC61000-4-5，IEC61000-4-2。

SPE通訊協議

IEEE802.3cg-2019，10Base-T1L，數據透明傳輸，支持所有以太網上層協議，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link   IE、POWERLINK 等。

通用參數

工作電源電壓

9～60VDC之間任意電壓，帶電源極性接反保護和浪涌保護，應征對不同的SPE（APL）下游終端受電設備選擇不同的電源電壓。

工作電源功率

不使用PoDL供電時功率不大于1W，使用PoDL供電時功率為受電設備功率再加40%以上的富余量。

接口隔離

網口與SPE（APL）口之間隔離，網口與電源端口隔離，隔離電壓1500VDC。SPE（APL）端口和輸入工作電源端口之間沒有電隔離（公共PoDL電壓）。

防護等級

IP20

工作溫度

-20℃～+75℃。

外形尺寸

120mm×32mm×32（長×寬×高），重量100克。

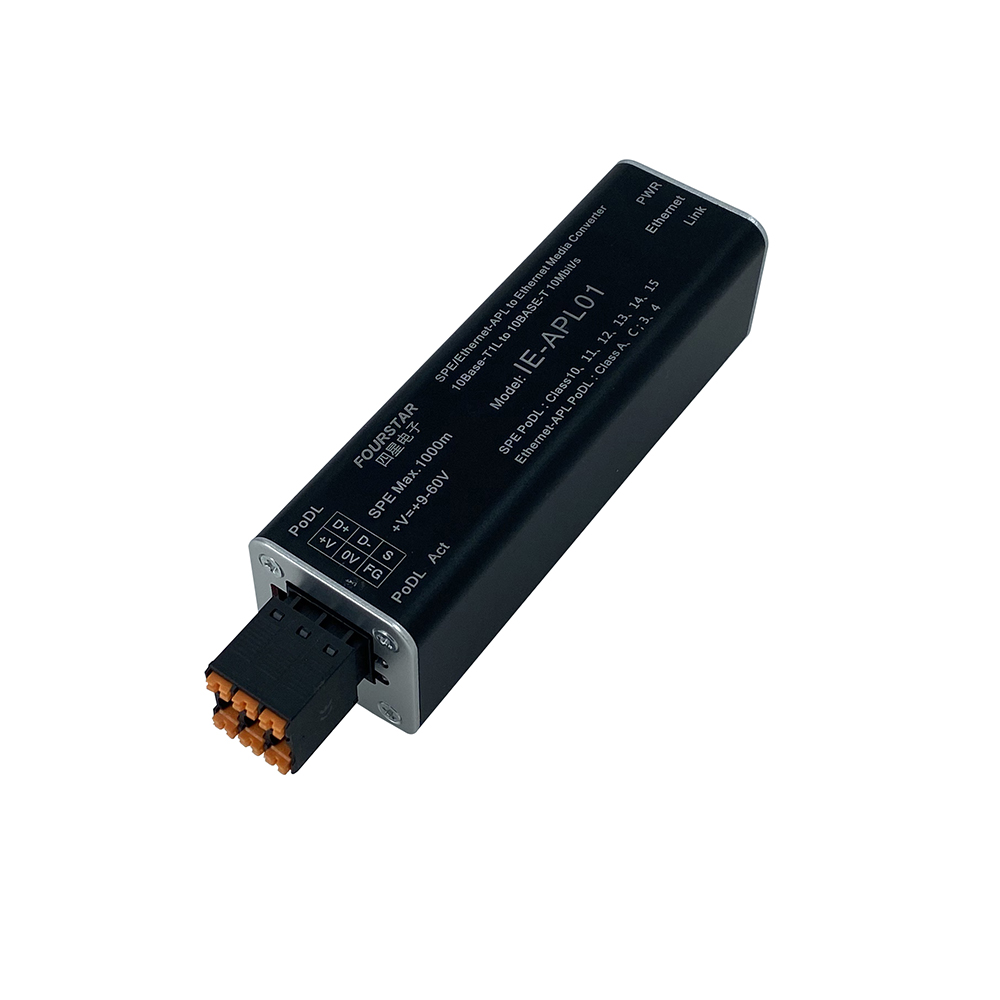

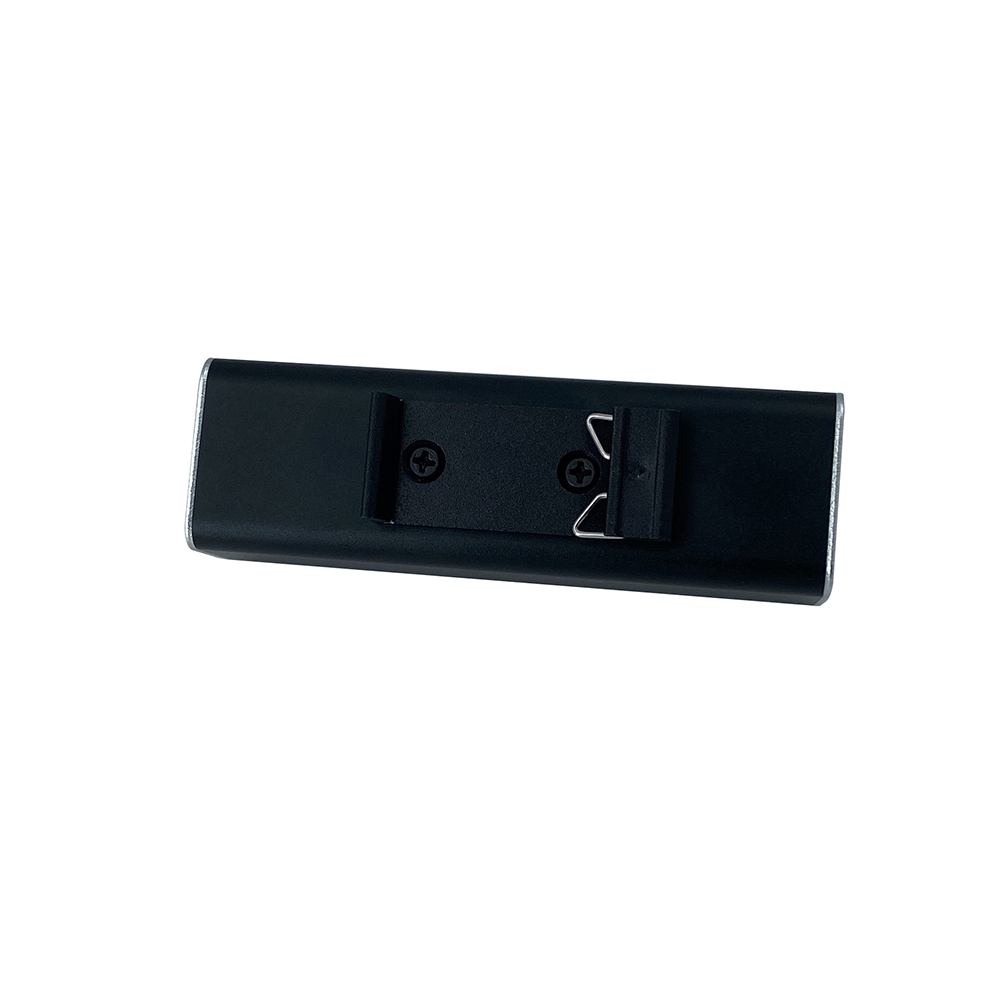

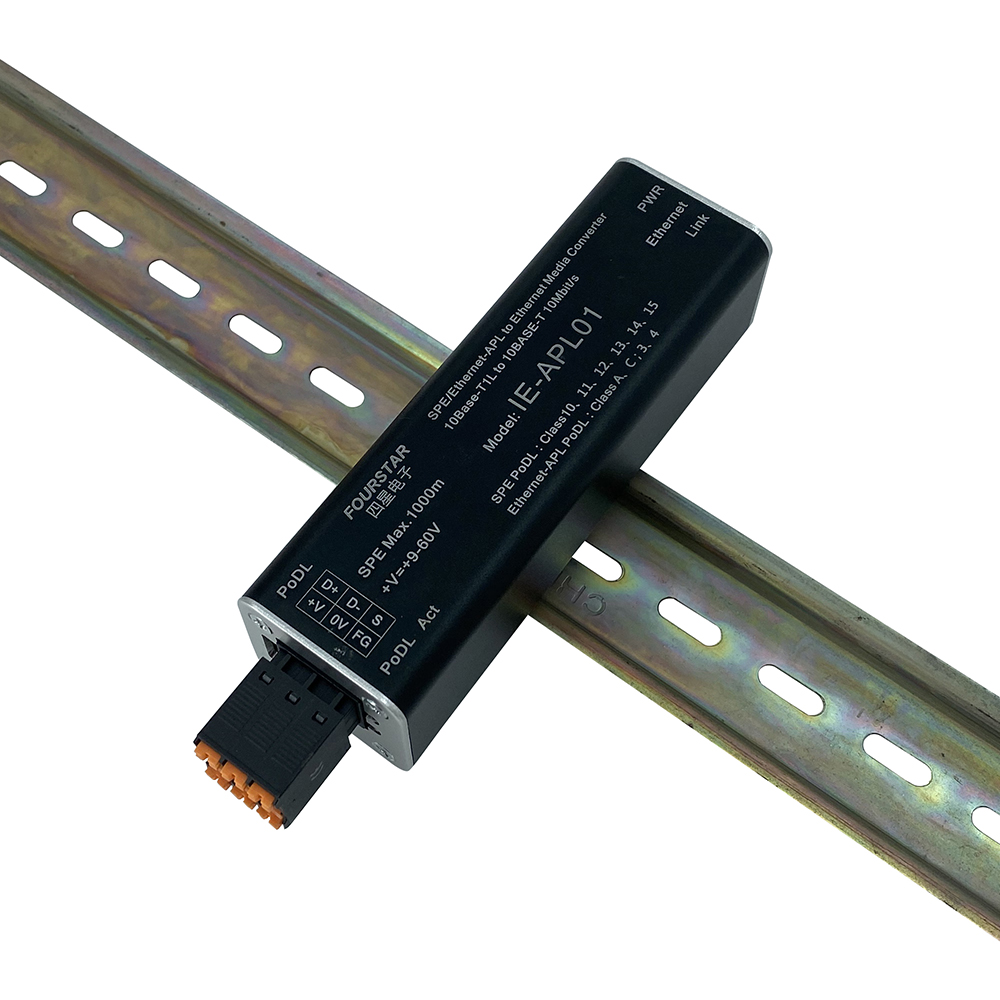

安裝方式

DIN35mm標準導軌安裝。
